برای بسیاری از توالت‌های فرنگی زمینیِ خروجی از کف، فاصله مرکز دهانه فاضلاب تا دیوار پشتیِ تمام‌شده حدود ۳۰ سانتی‌متر است. اما این عدد نسخه ثابت همه مدل‌ها نیست؛ بعضی توالت‌ها به آکس کمتر یا بیشتر نیاز دارند. قبل از خرید توالت یا پرکردن کف سرویس، باید فاصله واقعی را اندازه بگیرید و با نقشه نصب همان مدل تطبیق دهید.
در بازسازی سرویس بهداشتی، اشتباه چندسانتی‌متری در همین اندازه ممکن است باعث شود بدنه توالت به دیوار برخورد کند، پشت مخزن فاصله نامناسب بماند یا اتصال فاضلاب درست آب‌بندی نشود. برای پیشگیری از این مشکل، ابتدا باید تفاوت آکس توالت، فضای نصب و ابعاد لوله فاضلاب را بشناسید.

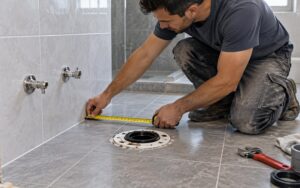

«آکس» یا Rough-in در توالت زمینی با خروجی کف، فاصله افقیِ سطح دیوار پشتی تا مرکز دهانه فاضلاب یا فلنج کف است. مبدأ اندازه‌گیری سطح نهایی کاشی، سنگ یا پوشش دیوار است؛ قرنیز، دیوار خام و آجرکاری نباید مبدأ متر باشند. مرکز دهانه را اندازه بگیرید، نه لبه نزدیک آن را.
در راهنمای اندازه‌گیری آکس شرکت TOTO نیز بر اندازه‌گیری از دیوار تمام‌شده تا مرکز خروجی تأکید شده و آکس‌های ۱۰، ۱۲ و ۱۴ اینچی برای مدل‌های مختلف مثال زده شده‌اند. این اعداد مربوط به مدل‌ها و بازارهای مشخص‌اند؛ برای کالای موجود در ایران، کاتالوگ سازنده همان مدل مرجع نهایی است.
آکس حدود ۳۰ تا ۳۰٫۵ سانتی‌متر در بسیاری از مدل‌های خروجی کف رایج است؛ به همین دلیل در لوله‌کشی نوساز زیاد دیده می‌شود. بااین‌حال، در بعضی محصولات آکس‌های نزدیک ۲۲، ۲۵، ۳۲ سانتی‌متر یا اندازه‌های متفاوت دیگری وجود دارد. انتخاب یکی از این عددها پیش از قطعی‌شدن مدل توالت، ریسک دوباره‌کاری را بالا می‌برد.
جدول زیر برای تصمیم‌گیری اولیه است و قرار نیست جای نقشه نصب کارخانه را بگیرد:
برای دیوارهای غیرگونیا، اندازه و جای واقعی بدنه توالت هم مهم است. پیش از چسب‌کاری یا پیچ‌کردن، دستگاه را در محل آزمایشی قرار دهید تا فاصله مخزن از دیوار و امکان نصب شیر آب مشخص شود.
در این مدل، محور دهانه فاضلاب روی کف تعیین می‌شود و باید با خروجی کاسه و قطعات اتصال همان توالت سازگار باشد. ارتفاع نهایی کف‌سازی، محل فلنج یا واشر آب‌بند و دسترسی به پیچ‌های نگهدارنده را نیز باید قبل از کاشی‌کاری تعیین کرد. هم‌سطح‌بودن بی‌قیدوشرط سر لوله با کاشی، دستور مناسبی برای تمام انواع فلنج و اتصالات نیست.
در توالت خروجی دیواری، مرکز لوله فاضلاب در دیوار قرار می‌گیرد و ارتفاع آن از کف تمام‌شده و فاصله از محور توالت اهمیت دارد. در مدل وال‌هنگ، محل خروجی و عمق نصب را فریم و فلاش‌تانک توکار تعیین می‌کند. بنابراین عدد ۱۸ تا ۲۰ سانتی‌متر را بدون دیدن نقشه نصب فریم، برای همه برندها قطعی ندانید. علاوه بر مسیر فاضلاب، زیرسازی و تحمل بار فریم باید مطابق دستورالعمل سازنده اجرا شود.
آکس پشتی تنها یکی از اندازه‌های لازم است. برای استفاده راحت، محور توالت باید از دیوار، روشویی یا مانع کناری فاصله کافی داشته باشد. در خلاصه الزامات مبحث ۱۶ ویرایش ۱۳۹۶، حداقل ۴۵ سانتی‌متر از محور توالت تا مانع کناری و دست‌کم ۵۰ سانتی‌متر فضای آزاد جلو برای توالت غربی ذکر شده است. برای سرویس‌های کوچک، بهتر است این فواصل همراه با اندازه واقعی کاسه و مسیر بازشدن در کنترل شوند؛ کاهش فاصله بدون بررسی مقررات، راه مناسبی برای جا دادن توالت نیست.
این فاصله‌ها را با «آکس پشتی» اشتباه نگیرید: آکس پشتی از دیوار تا مرکز فاضلاب کف اندازه گرفته می‌شود، ولی فاصله جانبی از محور طولی توالت تا مانع کنار آن و فضای جلو از جلوی کاسه تا مانع روبه‌رو سنجیده می‌شود.
در شبکه‌های فاضلاب ساختمانی ایران، انشعاب توالت اغلب با لوله و اتصالات اسمی ۱۰۰ یا ۱۱۰ میلی‌متری اجرا می‌شود؛ این نام‌گذاری می‌تواند به جنس و استاندارد محصول وابسته باشد. اندازه لوله و اتصال خروجی باید مطابق نقشه تأسیسات، نوع توالت و الزامات مبحث ۱۶ انتخاب شود. کم‌کردن قطر صرفاً برای جا دادن مسیر در کف، بدون تأیید طراحی فاضلاب، تصمیم درستی نیست.
در بخش‌های افقی فاضلاب، شیب یکنواخت ضروری است. شیب ۲ درصد یعنی دو سانتی‌متر اختلاف ارتفاع در هر متر طول مسیر و در بعضی طرح‌ها یک مقدار اجرایی متداول است؛ اما تعیین شیب مجاز باید با قطر، طول مسیر، جریان و مقررات پروژه انجام شود. از شیب‌دادن با حدس یا ایجاد شکم در مسیر لوله پرهیز کنید.
اول مشخص کنید اختلاف واقعاً چند سانتی‌متر است و آیا مدل توالتِ متناسب با آکس موجود عرضه می‌شود یا نه. در بعضی مدل‌ها رابط خروجی یا قطعه تنظیم آکسِ اختصاصی سازنده وجود دارد، اما همه رابط‌ها برای همه توالت‌ها مناسب نیستند و میزان جابه‌جاییِ مجاز آن‌ها هم ثابت نیست. صرف اینکه یک رابط از نظر ابعاد جا می‌شود، آب‌بندی صحیح و عملکرد تخلیه را تضمین نمی‌کند.
اگر اختلاف زیاد باشد یا استفاده از رابط باعث خم تند، کاهش سطح عبور یا اتصال غیرقابل‌دسترسی شود، اصلاح اصولی جای لوله و کف‌سازی ممکن است انتخاب مطمئن‌تری باشد. پیش از تخریب، وضعیت رایزر، شیب، مسیر و امکان تعمیر آینده را بررسی کنید.
برای اصلاح محل خروجی توالت یا اجرای فاضلاب سرویس جدید، فقط قطر لوله مهم نیست؛ جنس لوله، نوع اتصال، زاویه زانو، کیفیت آب‌بندی و امکان بازدید هم باید با نقشه هماهنگ باشند. در دسته لوله و اتصالات پلیکا در سهرابی کالا، قطعاتی مانند زانو، تبدیل، رابط و دریچه بازدید از برندهای مختلف معرفی شده‌اند. دیدن این تنوع پیش از تهیه فهرست خرید کمک می‌کند درباره قطعات لازم با مجری تأسیسات دقیق‌تر صحبت کنید؛ موجودی و سایز موردنیاز را هم هنگام سفارش استعلام بگیرید.
فاصله لوله فاضلاب توالت فرنگی از دیوار برای بسیاری از مدل‌های زمینی خروجی کف نزدیک ۳۰ سانتی‌متر است، ولی عدد نهایی را باید از نقشه نصب همان توالت بگیرید. اندازه‌گیری از دیوار تمام‌شده تا مرکز خروجی، کنترل فضای کناری و جلویی، انتخاب قطر و شیب مناسب و تأیید روش آب‌بندی قبل از کف‌سازی، بیشترین نقش را در پیشگیری از تخریب دوباره دارند. اگر آکس موجود با توالت انتخابی تطابق ندارد، ابتدا سازگاری مدل یا رابط مخصوص را بررسی کنید و در صورت لزوم مسیر فاضلاب را اصولی اصلاح کنید.
